晶圓測試是測試行業內的一個高端測試版塊，“全儀測控”當前主要為客戶提供：軟件定制和探針臺兩個大類的服務，其中 QY探針臺專門用于晶圓片測試，它使用最先進的可定制硬件及軟件，為客戶生產提供完整的測試解決方案。
談到探針臺，就不得不提晶圓測試所需探針的歷史故事
RF Probes 歷史
1980年，在Tektronix工作的Reed Gleason與Eric Strid合作發明了第一臺高頻晶圓探針，并于1983年聯合創辦了Cascade Microtech公司。該公司基本上是奠基了整個行業。在RF探針可用之前，實際上沒有辦法在晶圓上測試MMIC器件，想要測試只能通過鍵合或者封裝以后測。早期的RF探針使用的是共面陶瓷材料，而陶瓷不能太彎曲，因而壓觸的彈性范圍并不大，同時支持的射頻頻率也較低，第一個探針僅覆蓋到18 GHz。而今天已經有款式繁多的探針可供選擇，覆蓋頻率輕松上110 GHz。
探針種類

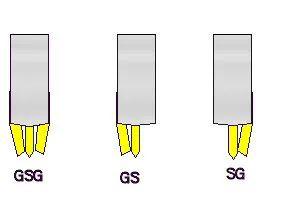

為了探測電路性能，我們需要把信號傳導到某類傳輸線上， 這意味著我們需要至少兩個導體，即“信號導體”和“地導體”。因此三種探針類型如圖：

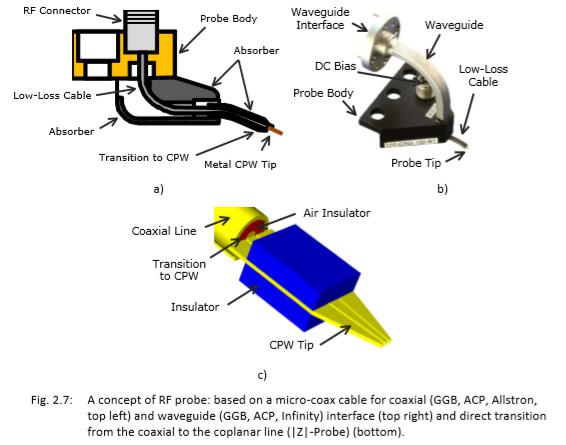

除了以上基本的GSG, GS, SG類型的探針，還有各種組合，如GSGSG，GSSG，SGS等等。探針本身需要很好的匹配內部不同傳輸媒介的特征阻抗，要求保證在不同傳輸模式下電磁能量的高效傳輸。一個傳統的射頻探針包括了以下幾個部分：
- 測試儀器接口（同軸或是波導）
- 從測試接口到微同軸電纜的轉接
- 微同軸電纜到平面波導（CPW/MS等）轉接
- 共面接口到DUT部分即針尖

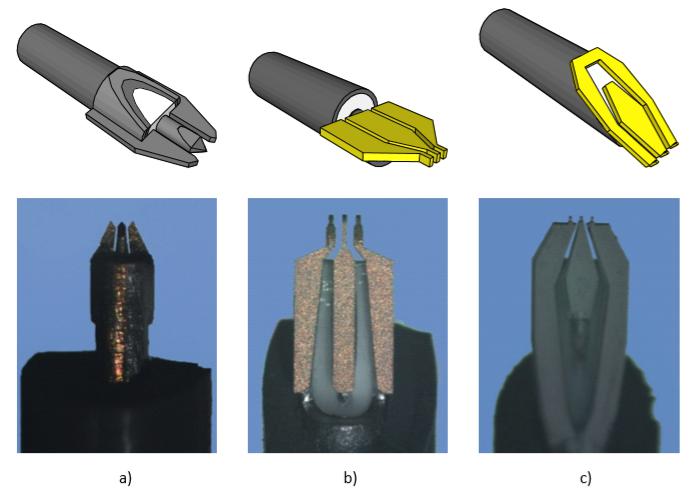

也有一些探針合并了3和4，或者就沒有微同軸電纜，如圖：
一般65GHz以下用同軸頭，從50GHz到110GHz同軸和波導都有用。一般一些覆蓋DC-110 GHz的寬帶測試系統，如果希望一次掃描測試，一般用1mm的同軸接口（貴?。?。110GHz以上的探針一般都采用波導形式。
其他一些相關的概念
Probe pitch：指的是針尖(Probe Tips)之間的間距，一般在50-1000um之間不等。對于毫米波頻率的應用，針尖間距一般都比較小。
Probe skate :當你在Z軸方向往下“按壓”探針時，當探針接觸到DUT，它將在ZY平面彎曲移動。通常，這也是我們判斷針是否扎上的一個現象。
De-embeding :去嵌是在探針出現之前就有的技術，之前經常用在一些標準的分立的夾具測試中。
